SERVICE DE RÉHABILITATION

CARACTÉRISTIQUES DES ROBOTS À FONCTIONS MULTIPLES

Les techniques de réhabilitation

Rétablissement hydraulique

Cette technique consiste à éliminer tous les obstacles empêchant ou réduisant l’écoulement normal du réseau, au moyen de robots multifonctions équipés d’outils spécialisés.

Réparation ponctuelle

Cette technique permet de rectifier un désordre localisé affectant l’étanchéité ou affaiblissant la structure de la canalisation. Il s’agit principalement de la pose de gaines partielles.

Réhabilitation continue ou rénovation

La réhabilitation continue concerne l’intégralité d’un tronçon de l’ouvrage et améliore ses performances. Les techniques employées telles que le « Relining » ou le tubage sont restructurantes et garantissent l’étanchéité et la durabilité de l’ouvrage.


Descriptif des possibilités d’intervention

  • Analyse de l’inspection vidéo pour l’évaluation du travail à exécuter.
  • Selon l’encrassement du collecteur, un nettoyage à haute pression est à prévoir avant l’intervention robotique.
  • Introduction des robots par des regards ou des fouilles.
  • Détournement des eaux pour les débits importants et constants.
  • Fraisage à l’intérieur des canalisations de toutes sortes de dépôts durs, pénétration de racines, calcaire, branchements saillants, etc.
  • Fraisage de préparation avant la pose de gaine partielle ou gaine type « Relining ».
  • Ouverture des branchements après la pose de gaines.

SERVICE DE RÉHABILITATION

Caractéristiques du véhicule

Largeur: 2,00 m
Longueur: 6,80 m
Hauteur: 2,70 m
Générateur: 13,5 kW
Poids en service: 4,5 to

SERVICE DE RÉHABILITATION

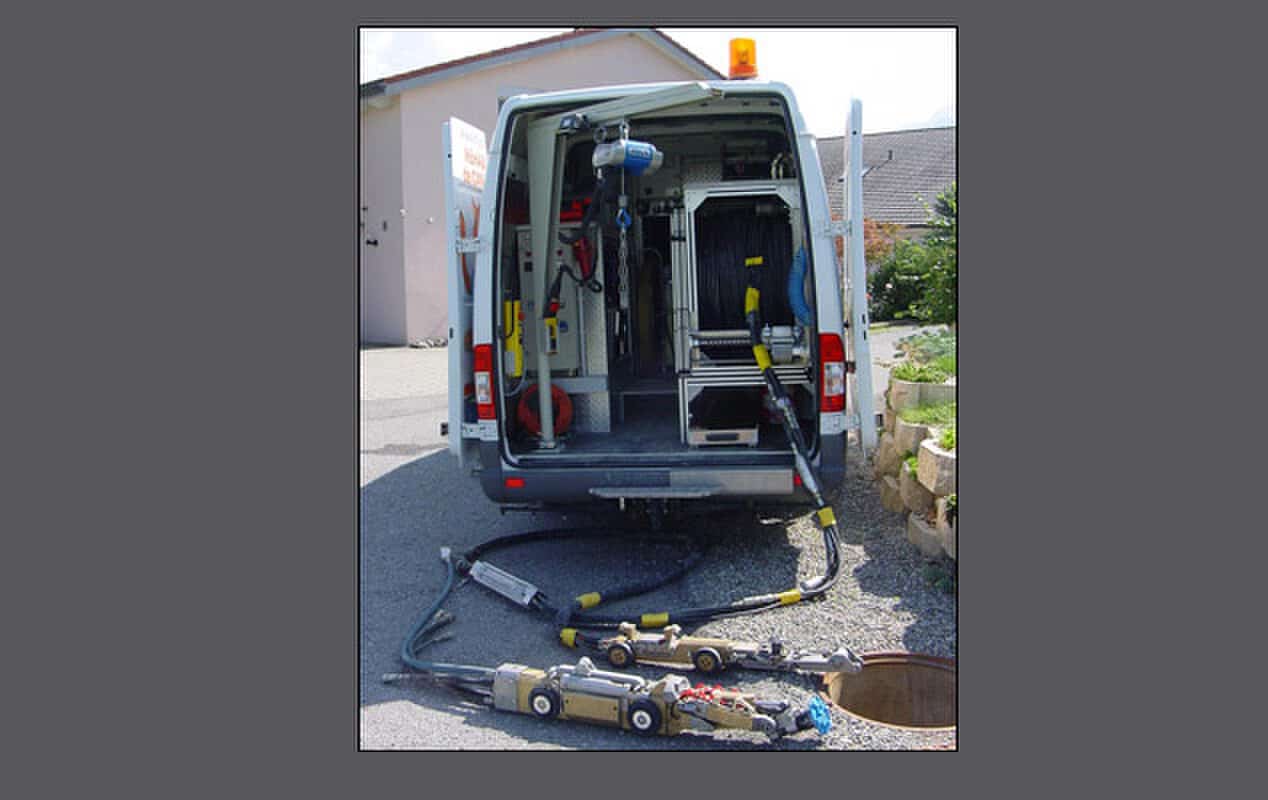

Deux robots hydrauliques

Alimentés par 75 m de tuyaux.

SERVICE DE RÉHABILITATION

Choix de robots :

  • HF 130 : pour diamètre de 130 mm à 250 mm
  • HF 200 : pour diamètre de 200 mm à 800 mm

ROBOT FRAISEUR PNEUMATIQUE

Caractéristiques robot CLIMB

  • Pour diamètre : 80 à 250 mm
  • Dès DN 100 mm passe les coudes
  • La fraise peut accéder à une distance de 40 m
ROBOT FRAISEUR PNEUMATIQUE

Boîte de commande robot pneumatique

ROBOT FRAISEUR PNEUMATIQUE

Robot de fraisage pneumatique

POSE DE MANCHETTES

Réparation ponctuelle

Après avoir situé précisément l’endroit à assainir, un système de contrôle caméra permet de positionner le « packer » avec la manchette à l’endroit exact de la détérioration.
La manchette est appliquée contre les parois du tuyau défectueux sous l’effet d’une pression réglable, ce qui permet de faire pénétrer la résine dans la zone détériorée.
Il suffit alors de quelques instants pour que le système de pupitre de commande regroupe l’ensemble des fonctions nécessaires et polymérise la résine.
Après 15 minutes, le « packer » est dégagé sous l’action de l’air, puis récupéré.


Caractéristiques des manchettes

  • Pour diamètre 100 à 500 mm
  • Epaisseur 4 mm
  • Longueur d’une pièce de 30 à 50 cm


L’intervention

Notre revêtement en fibre de verre enduit de résine polymérisée aux UV permet d’effectuer une opération ponctuelle sans ouverture, plus économique.

POSE DE MANCHETTES

Caractéristiques du véhicule

Largeur: 2,07 m
Longueur: 6,20 m
Hauteur: 2,40 m
Poids en service: 3,5 to

POSE DE MANCHETTES

Mise en place du ballon UV

POSE DE MANCHETTES

Avant réparation

POSE DE MANCHETTES

Après réparation

RECHERCHES DE FUITES

Contrôle au fumigène

Mise en pression du réseau avec un générateur de fumée, afin de résoudre les problèmes d’odeurs dégagées par les eaux usées ou de repérer le mélange des eaux usées dans les eaux claires ou inversement.

RECHERCHES DE FUITES

Installation pour fumigène

RECHERCHES DE FUITES

Mise en pression de la conduite
